Descripción

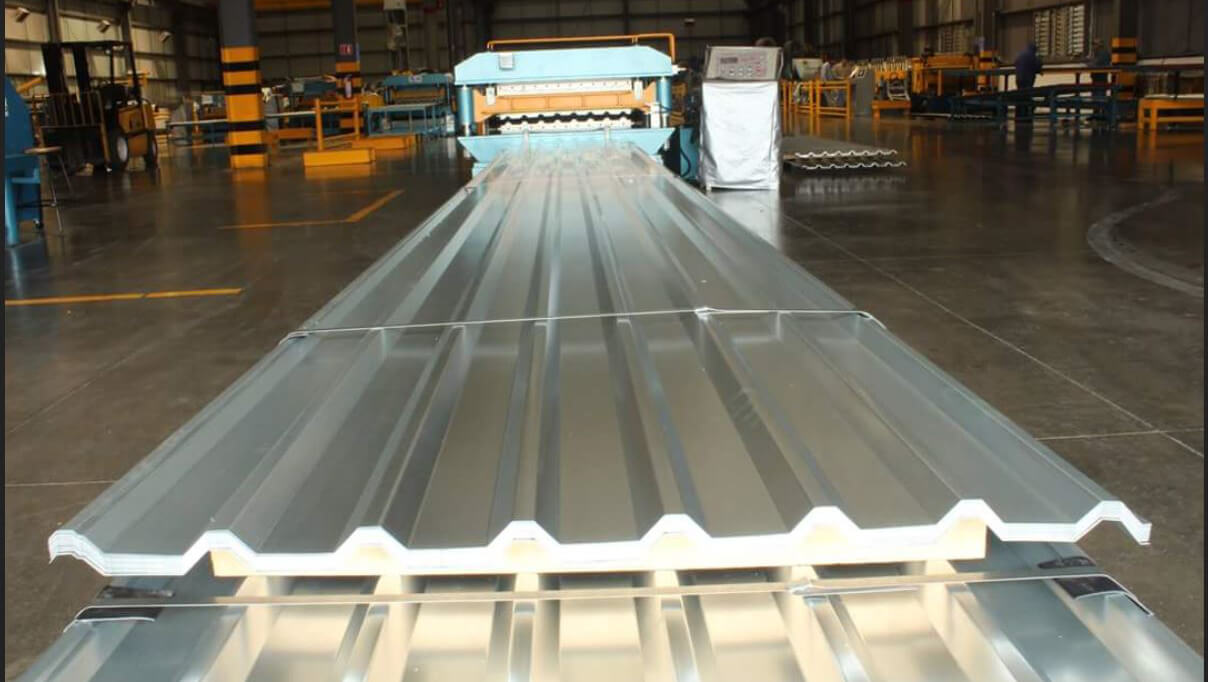

La maquina acanaladora de lamina R90 puede producir la lamina R90 con una alta precision. Lamina R90 es famoso en Mexico y otros paises latinoamericanos. Es un perfil acanalado trapezoidal fabricado en planta mediante una roladora estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, que por su gran peralte le permite librar grandes claros, lo cual se traduce en una disminución en la cantidad de apoyos. Por su configuración, este producto es fácilmente estibable (anidable) y traslapable
|

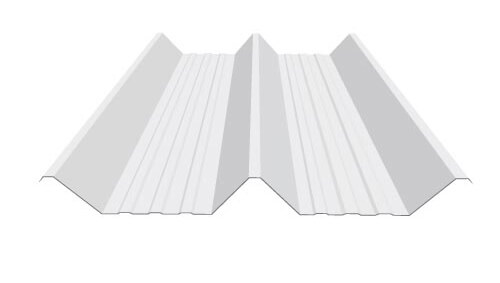

LAMINA ACANALADA TR-90 |
|||
| Acabados |
Galvanizado, Galvalume y Pintado Poliester (Zintro, ZintroAlum y Pintro) |
||
| Ancho efectivo |
90cm |
||
|
cal 20 |
cal 22 |
cal 24 |
cal 26 |
|
0.9mm |
0.75mm |
0.6mm |
0.45mm |
Característica:
|

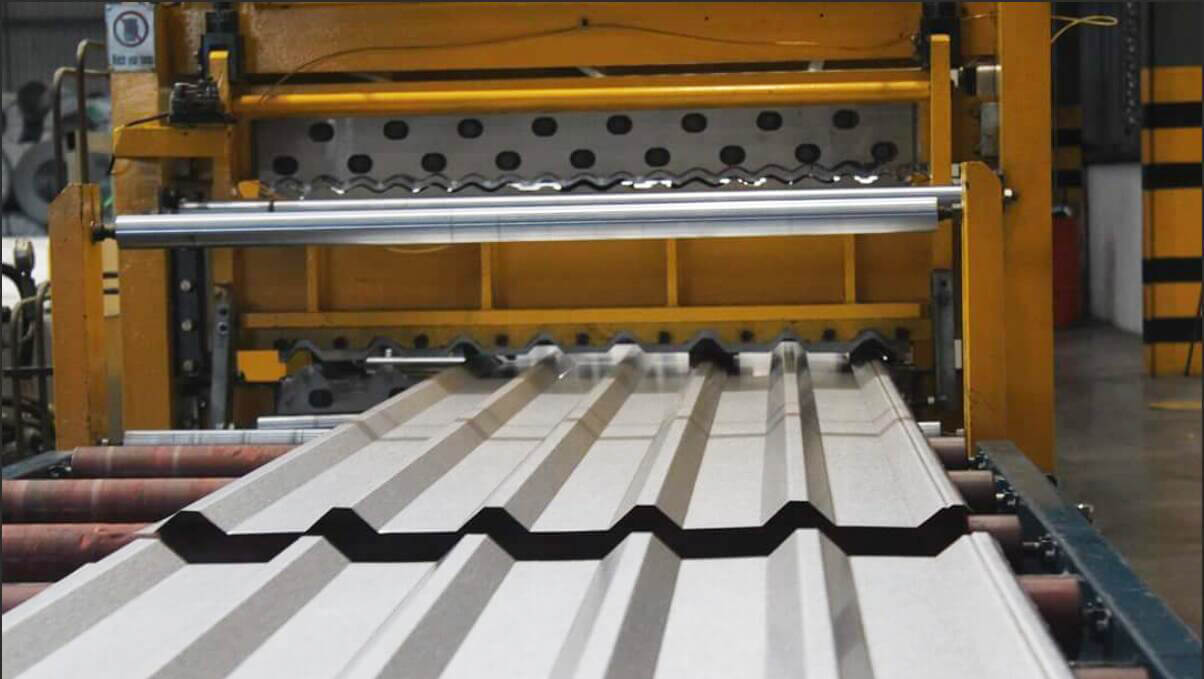

Acanaladora de lamina R90 |
|||
| No. | Item | Especificación | Configuración optional |
| 1 | Material prima adecuada | Tipo:Zintro, ZintroAlum y Pintro | |
| Espesor(mm):0.3-0.8 | |||
| Fuerza de rendimiento: 250 - 550MPa | |||
| Fuerza de tracción( Mpa):G350Mpa-G550Mpa | |||
| 2 | Velocidad de trabajo(m/min) | 10-15 | Según su requisito |
| 3 | Paso de formar | 18 | Según su perfil |
| 4 | Desenrollador/portarollos | Desenrollador manual | Desenrollador hidráulico o de dos brazos |
| 5 | Motor de formar | Marca sino-alemana | Marca Siemens |
| 6 | PLC | Marca Panasonic | Marca Siemens |
| 7 | Inversor | Marca Yaskawa | |
| 8 | Sistema de transmisión | de cadena | de engranaje |
| 9 | Material de los rodillos | Acero 45 | GCr15(más resistente) |
| 10 | Estructura de soporte | Wall panel | Forged Iron station
O torri station |
| 11 | Sistema de prensa | No | Prensa hidáulica o troqueladora |
| 12 | Sistema de cizalla | Después de formar | Antes de formar |
| 13 | Electricidad | 380V 60Hz | Según su requisito |
| 14 | Color de la máquina | Azul | Según su requisito |
Aplicacion：

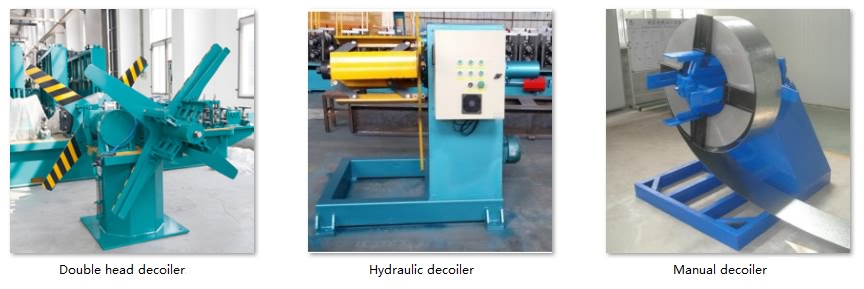

1. Decoiler

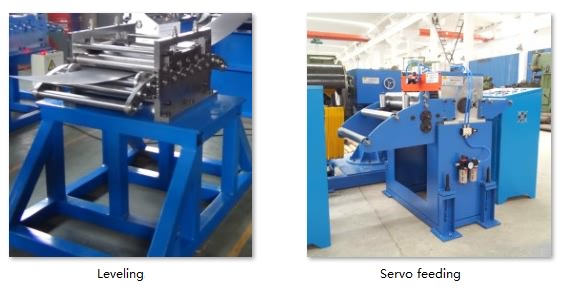

2. Feeding
3.Punching
4. Roll forming stands
5. Driving system
6. Cutting system

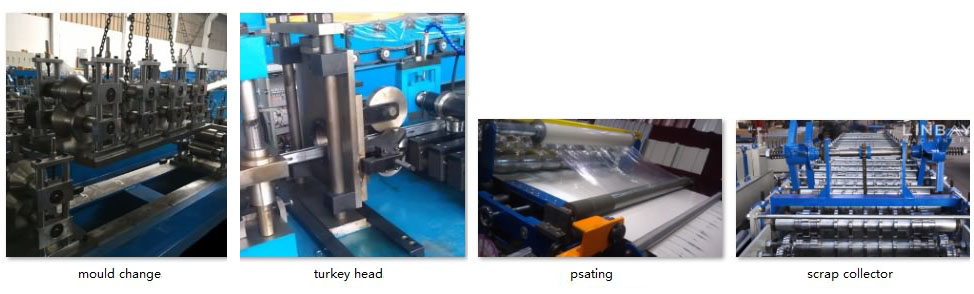

Others
Out table
