Perfil
Há dois tipos de perfis de ângulos. Primeiro, a fotode la izquierda é o ángulo tipo L. É muito comumybásico. Eltamanho é 30mm*30mmo a sua demanda. Mas em alguns países é utilizado o ângulo comdobladillos, como a foto da direita. Isso é para proteger as mãos de trabalho de serem cortadas.
Descrição
A máquina roladora de ângulosvocê pode produzir perfis de ângulos galvanizados de diferentes tamanhos com alta precisão. No México e em outros países latino-americanos há grande demanda por ângulos de sistema construtivo leve. A matériaprimaé uma bobina de aço galvanizado que serve para prevenir o óxido e a corrosão. Por regra geral, os grandes são cal26, cal27, cal28, cal29, cal30.
ENo que diz respeito à parte principal da linha, a roladora, cabe ao sinal que é caracterizado pela estrutura de suporte depainele o sistema de cadeia. Se trata de uma combinação econômicay eficiente. No total conta com 8 passospáraconformar.A velocidade alcança 40m/min. Outra configuração mais poderosa e robusta é a estrutura de ferro forjado e o sistema de caixas de engenharia. Com esta forma a velocidade pode chegar aos 60m/min.(A velocidade mais rápida das perfiladoras chinesas é 100m/min.) Você tem uma roladora para ângulos de dois filas como opção se precisar de versões diferentes (o perfil do tipo L e o perfil do ângulo comdobladilhos). La perfiladora de dos filas ahorra el espacio.
Esta máquina cumpre a automatização da produção com o corte hidráulico em movimento. (Opção: corte hidráulico para máquina parada.) Além disso, oferecemos um apilador automático quando o perfil estiver a mais de seis metros. Ao usar o codificador, você controlará perfeitamente a longitude necessária. Se necessário, servo motoreinterruptores de limite para regular o movimento. A velocidade chega a 40 m/min e pode ser ajustada de acordo com necessidades diferentes.

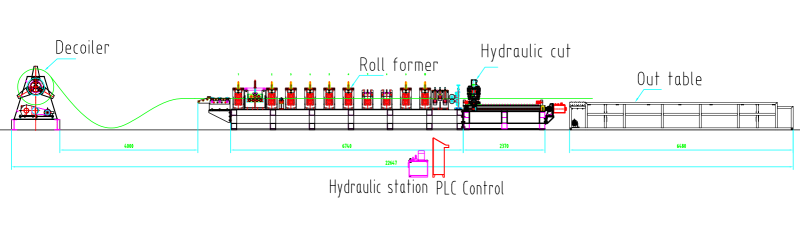

Diagrama de fluxo
Luma linha de produção de ângulos conta com componentes como desbobinador manual ou hidráulico de 3 toneladas, guia e alimentador, máquina roladora, corte hidráulico em movimento, mesa de saída, grupo hidráulico, controle PLC. A velocidade da linha pode chegar a 40m/mincom o corte em movimento, e 20m/min com o corte na máquina parada. Você está usandoquiereo desbobinador hidráulico e não conta compontegrúa para carregar bobinas, sugerimos comprar um carro de carga com a finalidade de poupar energia e tempo.
Parâmetros
| Item | Especificação | Configuração opcional |
| Matéria prima: | A) Acero galvanizado | Espesor(MM): cal26, cal27, cal28, cal29, cal30 |
| Fluência: | ≤350 Mpa | |
| Passo de formação | 8 passos | *Según seus perfis |
| Desenrollador/portarollos : | Manual do desenrollador | * Desenrollador hiráulico (Opcional) |
| Sistema de imprensa: | Hidráulica na guilhotina | |
| Marca do motor principal: | Marca Sino-Alemanha de 5,5KW | *Siemens (Opcional) |
| Sistema de transmissão: | De cadeia | |
| Estrutura da máquina: | Painel | * Acero forjado |
| Material dos rodilhos: | Acero #45 modelo e cromado | |
| Sistema de cisalha: | Hidráulica | |
| Inversor: | Marca Delta | |
| CLP: | Delta | *Siemens (opcional) |
| IHM: | MCGS | *Siemens (Opcional) |
| Língua: | Espanhol | |
| Eletricidade: | 380 V 50Hz | * 440V/220V 60Hz |
| Cor da máquina: | Blanco | * O segundo seu requisito |
| Entrega: | 80 dias | |
| Dimensões: | 14M*0,8M*1,4M | 1*20GP |
Fotos dos detalhes
Informações adicionais
O alimentador se encontra no princípio da máquina principal, que pode ajudar o operador a medir a chapa na direção correta, o lado esquerdo e o lado direito podem ser ajustados por manivelas para fornecer diferentes desenhos de chapas na máquina.
Como usar rodilhos, peças e rodas de material durável e de marca famosa, a máquina terá um excelente tempo de vida útil. Todos os rodillos estão processados. Nós prometemos 20 anos sem nenhum problema.
Equipamos cada máquina com a caixa de repuestos com a finalidade de facilitar a produção para os clientes. Na caixa estão colocados cadena, botones, sensores de proximidade, rodamiento, selo de óleo, pernos y tornillos, llave Allen etc.
Podemos fornecer serviços personalizados para cada cliente de acordo com condições diferentes. Conhecemos os patronos habituais em cada país. Somos fabricantes muito experimentados. Oferecemos o melhor serviço possível, mesmo depois de nossos clientes terem adquirido suas maquinarias. Sempre antepomos os interesses de nossos clientes.
1. Desbobinador
2. Alimentação
3. Perfuração
4. Suportes formadores de rolos
5. Sistema de condução
6. Sistema de corte
Outros
Fora da mesa
